ВВЕДЕНИЕ
Названия компонентов и их функции

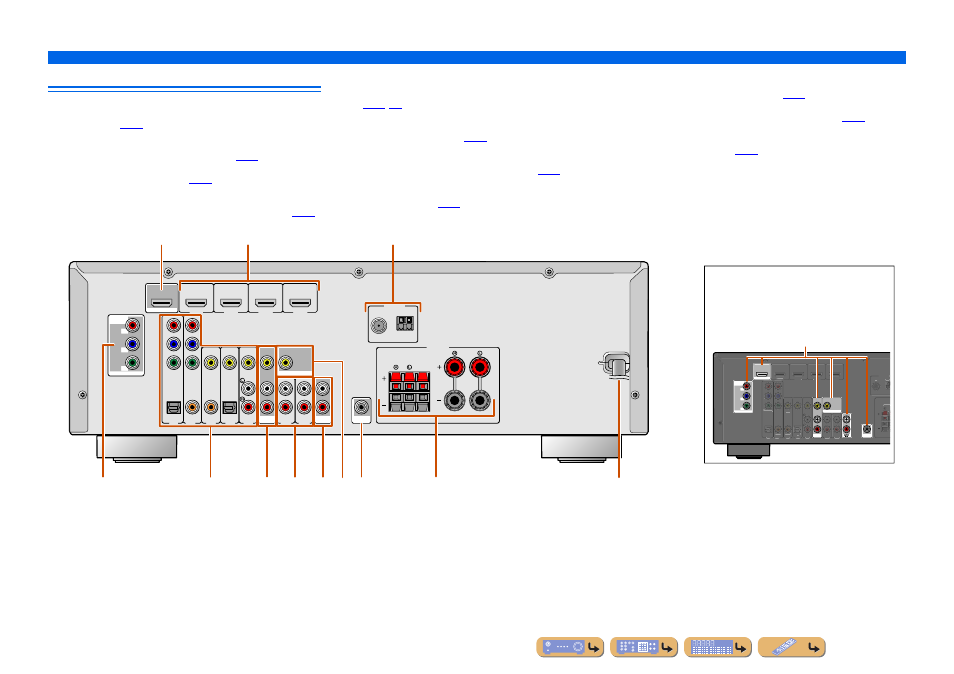

Задняя панель
a Гнездо HDMI OUT
Для подключения HDMI-совместимого телевизора для вывода на него аудио/
видеосигналов (
☞с. 13 ).
b Гнезда HDMI1-4
Для подключения внешних компонентов, оснащенных HDMI-совместимыми
выходами для приема от них аудио/видеосигналов (
☞с. 15 ).
c Гнезда ANTENNA
Для подключения AM и FM-антенн (
☞с. 20 ).
d Гнезда COMPONENT VIDEO
Для подключения телевизоров, совместимых с компонентными
видеосигналами, для вывода видеосигнала с помощью трех кабелей (
☞с. 13 ).
e Гнезда AV1-5
Для подключения к внешним устройствам, оснащенным аудио/
видеовыходами, чтобы этот аппарат мог принимать аудио/видеосигналы
(
☞с. 16 , с. 17 ).
f Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (AV3-5 или AUDIO1-2) (
☞с. 19 ).
g Гнезда AUDIO1-2
Для подключения к внешним компонентам, оснащенным аналоговыми
аудиовыходами, для подачи звука на данный аппарат (
☞с. 18 ).
h Гнездо MONITOR OUT
Для подключения телевизора, способного принимать видеосигнал, и вывода
на него видеосигналов (
☞с. 14 ).
i Гнезда AUDIO OUT
Для вывода аудиосигналов, полученных в случае выбора таких аналоговых
входов, как гнезда AV5 или AUDIO1-2 (
☞с. 19 ).
j Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем (
☞с. 11 ).
k Разъемы SPEAKER
Для подключения фронтальных колонок, центральной колонки и колонок
окружающего звучания (
☞с. 11 ).
l Шнур питания
Для подключения данного аппарата к настенной розетке переменного тока.
ANTENNA
FM GND AM
COMPONENT VIDEO
P R
P B
Y
OPTICAL
( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL
(CD)
COAXIAL OPTICAL
VIDEO
CENTER SURROUND
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
FRONT
COMPONENT VIDEO
MONITOR OUT
P R
P B
Y
HDMI OUT
MONITOR OUT
AV OUT SUBWOOFER AUDIO OUT
SPEAKERS
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT
AV OUT SUBWOOFER
ANTENNA
FM GND
COMPONENT VIDEO
PR
PB
Y
OPTICAL ( TV ) AV 1 AV 2 AV 3 AV 4 AV 5 AUDIO 1 AUDIO 2
COAXIAL (CD) COAXIAL OPTICAL
VIDEO
SURROU
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
b
e f j g i k
c
d h
a
l
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд
обозначена белым цветом, чтобы предотвратить
ошибочное подключение. Используйте эти гнезда
для вывода аудио/видеосигналов на телевизор или
другие внешние компоненты.
Выходные гнезда
