ПОДКЛЮЧЕНИЯ
Подключение внешних устройств
Подключение видеокамер и портативных аудиоплееров
Воспользуйтесь гнездами VIDEO AUX на передней панели для временного подключения к данному ресиверу
видеокамер, игровых приставок или портативных аудиоустройств.
Выберите вход V-AUX для использования этих подключенных устройств.
Передача входного аудио/видеосигнала на внешние
устройства
Данный ресивер позволяет передавать выбранные входящие аналоговые аудио/видеосигналы на внешние
устройства через гнезда AV OUT и AUDIO OUT. Эти входные аудио и видеосигналы можно записывать на
видеомагнитофоны или аналогичные устройства, либо передавать их на другие телевизоры или внешние
устройства.

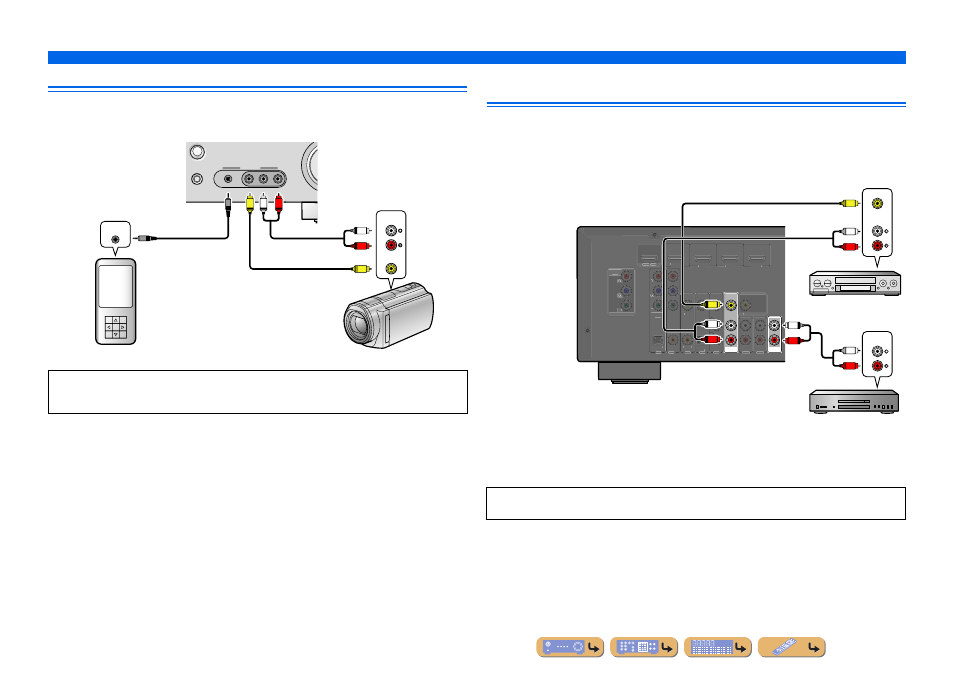

Использование гнезд AV OUT
Подключите данные гнезда к входному видеогнезду внешнего устройства и аналоговым входным аудиогнездам.
Использование гнезд AUDIO OUT
Подключите данное гнездо к аналоговым входным аудиогнездам.
•
Обязательно уменьшите громкость звука при соединении данного аппарата и других устройств.
•
При подключении внешних компонентов одновременно к гнезду PORTABLE и гнездам AUDIO, будет
передаваться звук, выводимый через гнездо PORTABLE.
