ПОДКЛЮЧЕНИЯ
Подключение внешних устройств
■

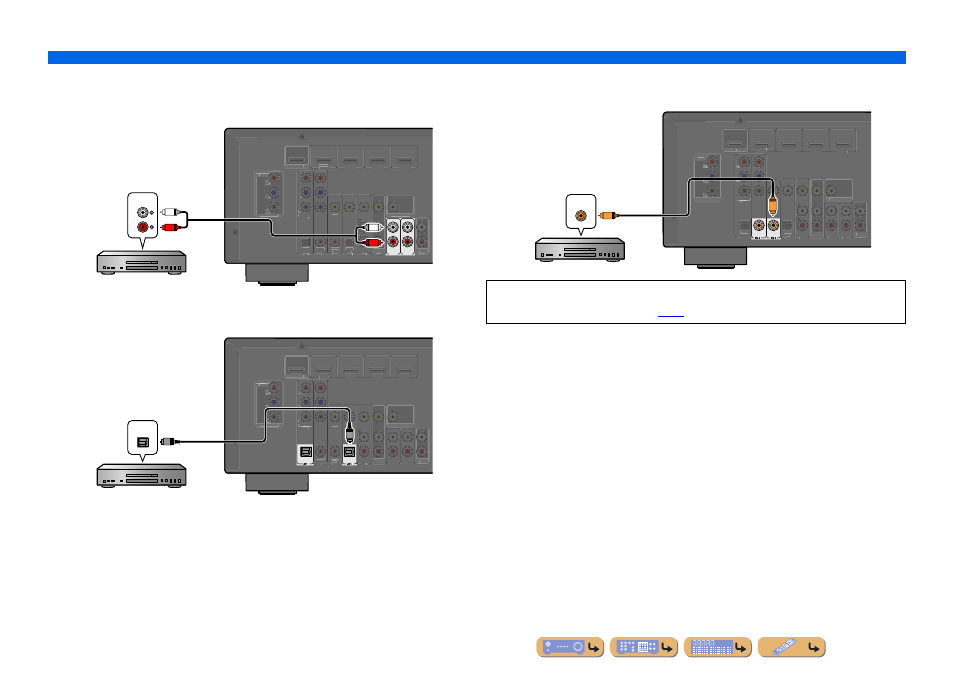

Подключение CD-проигрывателей и других аудиоустройств
Использование источников аналогового стереофонического выходного сигнала
Выберите для воспроизведения аудиовход (AUDIO1-2), к которому подключено внешнее устройство.
Использование источников оптического цифрового выходного сигнала
Выберите для воспроизведения вход AV (AV1 или AV4), к которому подключено внешнее устройство.
Использование источников коаксиального цифрового выходного сигнала
Выберите для воспроизведения вход AV (AV2 или AV3), к которому подключено внешнее устройство.
