ПОДКЛЮЧЕНИЯ
Подключение внешних устройств

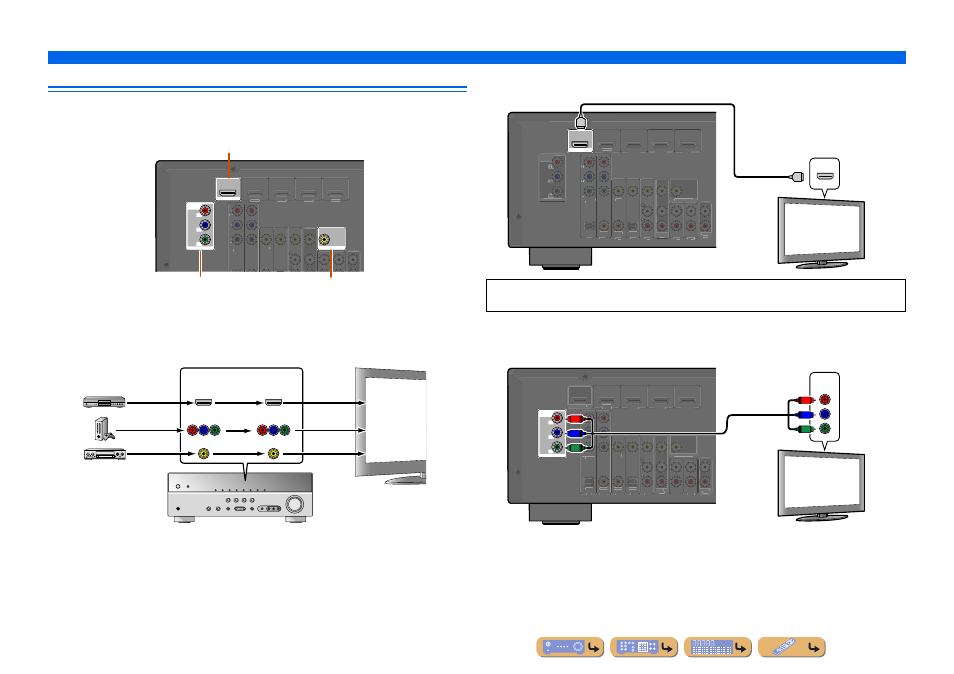

Подключение ТВ-монитора
Данный аппарат оборудован следующими тремя типами выходных гнезд для подключения к телевизору.
HDMI OUT, COMPONENT VIDEO или VIDEO. Выберите соответствующее подключение в зависимости от
формата входного сигнала, поддерживаемого телевизором.
Данный аппарат будет получать сигналы HDMI, компонентные или видеосигналы в том же формате, который
передается устройствами вывода.
Например, эти три устройства вывода необходимо подключить к монитору, соблюдая соответствие входных/
выходных гнезд и кабелей, а затем переключить входной режим телевизора на соответствующую установку.
■
Подключение видеомонитора HDMI
Подключите кабель HDMI к гнезду HDMI OUT.
■
Подключение компонентного видеомонитора
Подключите компонентный видеокабель к гнездам COMPONENT VIDEO (MONITOR OUT).
COMPONENT VIDEO
MONITOR OUT
PR
PB
Y
HDMI OUT
MONITOR OUT COMPONENT VIDEO
PR
PB
Y
VIDEO
HDMI 1 (BD/DVD) HDMI 2 HDMI 3 HDMI 4
Гнездо HDMI OUT
Гнезда COMPONENT VIDEO
(MONITOR OUT)
Гнездо VIDEO
(MONITOR OUT)
COMPONENT
VIDEO
HDMI
VIDEO
COMPONENT
VIDEO
HDMI
VIDEO
Вход Выход
ТВ
Вход HDMI
Компонентный
видеовход
Видеовход
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
