ПОДКЛЮЧЕНИЯ

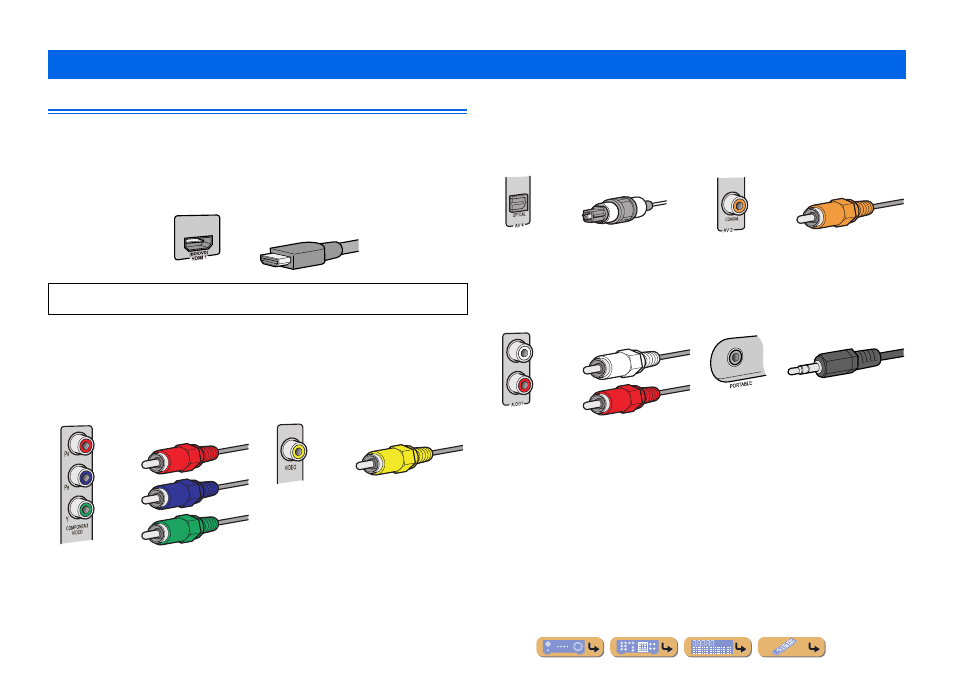

Штекеры кабелей и гнезда
Главный аппарат оборудован следующими входными/выходными гнездами. Используйте гнезда и кабели,
соответствующие подключаемым компонентам.
■
Аудио/видеогнезда
Гнезда HDMI
Цифровое видео и цифровой звук передаются по одному кабелю.
Используйте только кабель HDMI.
■
Аналоговые видеогнезда
■
Аудиогнезда
Подключение внешних устройств
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
• Рекомендуется использовать кабель длиной меньше 5,0 м, чтобы избежать ухудшения качества сигнала.
Гнезда COMPONENT VIDEO
Сигнал разделяется на три компонента:
яркость (Y), насыщенность синего цвета (P
B ) и
насыщенность красного цвета (P R ).
Используйте компонентные штекерные видеокабели с
тремя штекерами.
Гнездо VIDEO
Это гнездо используется для передачи обычных
аналоговых видеосигналов.
Используйте штекерные видеокабели.
Кабель HDMI
Компонентный штекерный
видеокабель Штекерный видеокабель
Гнезда OPTICAL
Эти гнезда используются для передачи оптических
цифровых аудиосигналов.
Используйте оптические оптоволоконные кабели для
оптических цифровых аудиосигналов.
Гнезда COAXIAL
Эти гнезда используются для передачи коаксиальных
цифровых аудиосигналов.
Используйте кабели для цифровых аудиосигналов.
Гнезда AUDIO
Эти гнезда используются для передачи обычных
аналоговых аудиосигналов.
Используйте штекерные стереокабели, подключив
красный штекер к красному гнезду R, а белый штекер
- к белому гнезду L.
Гнездо PORTABLE
Это гнездо используется для передачи обычных
аналоговых аудиосигналов.
Используйте при подключении кабель со
стереофоническим мини-штекером.
Цифровой оптоволоконный
аудиокабель Цифровой штекерный аудиокабель
Стереофонический штекерный
аудиокабель
Стереофонический кабель
с мини-штекером
