Страница 10: Подключения
Ru
10
ПОДКЛЮЧЕНИЯ
Подключение колонок

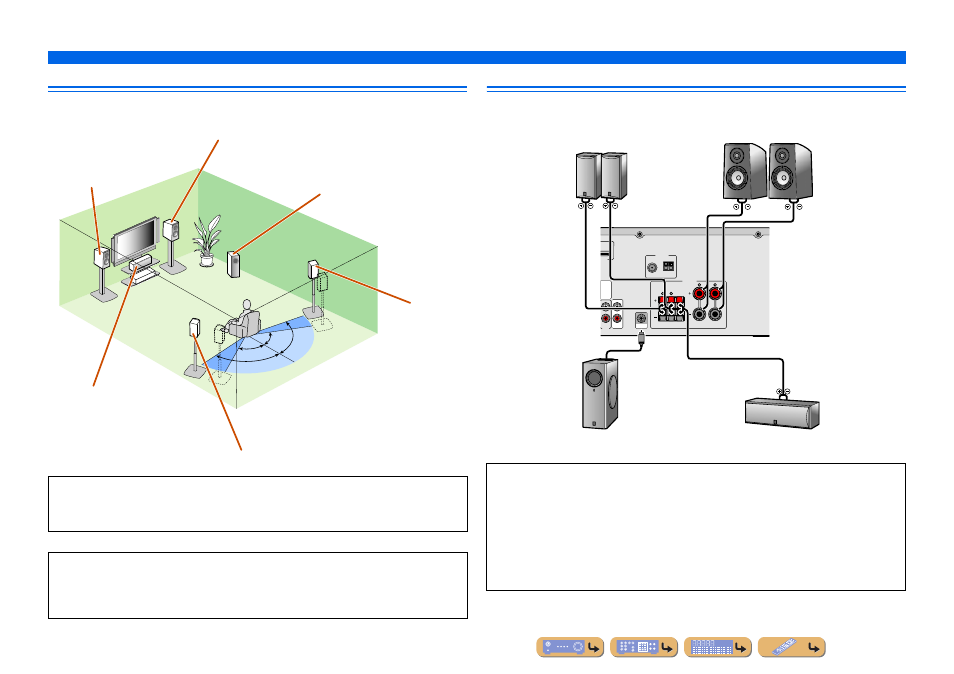

Расположение колонок
5.1-канальное расположение колонок (5 колонок + сабвуфер)
Подключение колонок
Подключите колонки к соответствующим терминалам на задней панели.
•
Подключите по крайней мере две колонки (левую и правую фронтальные колонки).
•
Если нельзя подключить все пять колонок, отдайте приоритет колонкам окружающего звучания.
•
Колонки окружающего звучания необходимо размещать в пределах 60 – 80 градусов от положения
прослушивания.
■ Мониторы с электронно-лучевыми трубками
Рекомендуется использовать колонки с магнитным экраном, чтобы избежать искажения видеосигнала,
особенно при расположении фронтальных и центральной колонок рядом с экраном.
Если на экране все равно будут появляться помехи от колонок с магнитным экраном, переместите колонки
дальше от телевизора.
60
q
60
q
80
q
80
q
Фронтальная правая колонка
Фронтальная левая
колонка
Центральная колонка
Левая колонка окружающего
звучания
Правая
колонка
окружающег
о звучания
Сабвуфер
ПРЕДУПРЕЖДЕНИЕ
•
Перед подключением колонок извлеките из розетки шнур питания переменного тока данного аппарата.
•
Кабели колонок обычно состоят из двух параллельных изолированных кабелей. Для обозначения другой
полярности один из этих кабелей окрашен в другой цвет или имеет продольную полоску. Вставьте кабель другого
цвета (или имеющий полоску) в разъем “+” (положительный, красный) на данном аппарате и колонках, а другой
кабель – в разъем “-” (отрицательный, черный).
•
Соблюдайте осторожность, чтобы жила кабеля колонки не касалась чего-либо и не контактировала с
металлическими деталями данного аппарата. Это может привести к повреждению аппарата или колонок. В
случае короткого замыкания цепи кабеля колонки при включении данного аппарата на дисплее передней панели
появится сообщение “CHECK SP WIRES!”.
ANTENNA
FM
GND AM
AUDIO 2
CENTER
SURROUND
HDMI 4
FRONT
OR OUT
SUBWOOFER
AUDIO
OUT
SPEAKERS
Колонка окружающего звучания
Фронтальная колонка
Сабвуфер
Центральная колонка
Правая Левая
Правая
Левая
