Функциональный обзор
Русский
1
Силовой кабель переменного тока
Подключите силовой кабель к розетке
переменного тока.
2
Гнезда REMOTE CONTROL (IN, OUT)
Подключите гнездо REMOTE
CONTROL (IN) данного аппарата к
гнезду вывода дистанционного
управления аудиовизуального ресивера
Yamaha (смотрите стр. 12). Подключите
гнездо REMOTE CONTROL (OUT)
данного аппарата к гнезду вывода
дистанционного управления компонента
Yamaha.
3
Гнездо HDMI
Подключите к входному гнезду HDMI
компонента HDMI (смотрите стр. 11).
4
Гнезда AUDIO OUT (L, R)
Подключите к аудиовходным гнездам
аудиовизуального ресивера или
стереофонической системы
(смотрите стр. 9).
5
Гнездо DIGITAL OUT - COAXIAL
Подключите к коаксиальному входному
гнезду аудиовизуального ресивера
(смотрите стр. 9).
6
VIDEO OUT - COMPONENT (Y, P B /C B , P R /
C R ) гнезда
Подключите к компонентным входным
гнездам аудиовизуального ресивера
(смотрите стр. 10).
7
Гнездо VIDEO OUT - S VIDEO
Подключите к входному S-video гнезду
аудиовизуального ресивера
(смотрите стр. 10).
8
Гнездо VIDEO OUT - VIDEO
Подключите к композитному входному
гнезду аудиовизуального ресивера
(смотрите стр. 10).
9
Терминал AV
(Только модели для Европы и
России)
Подключите к входному терминалу
SCART на телевизоре (смотрите стр. 10).
Предостережение: Не прикасайтесь к внутренним контактам гнезд на задней
панели данного аппарата. Электростатический разряд может
привести к поломке данного аппарата.

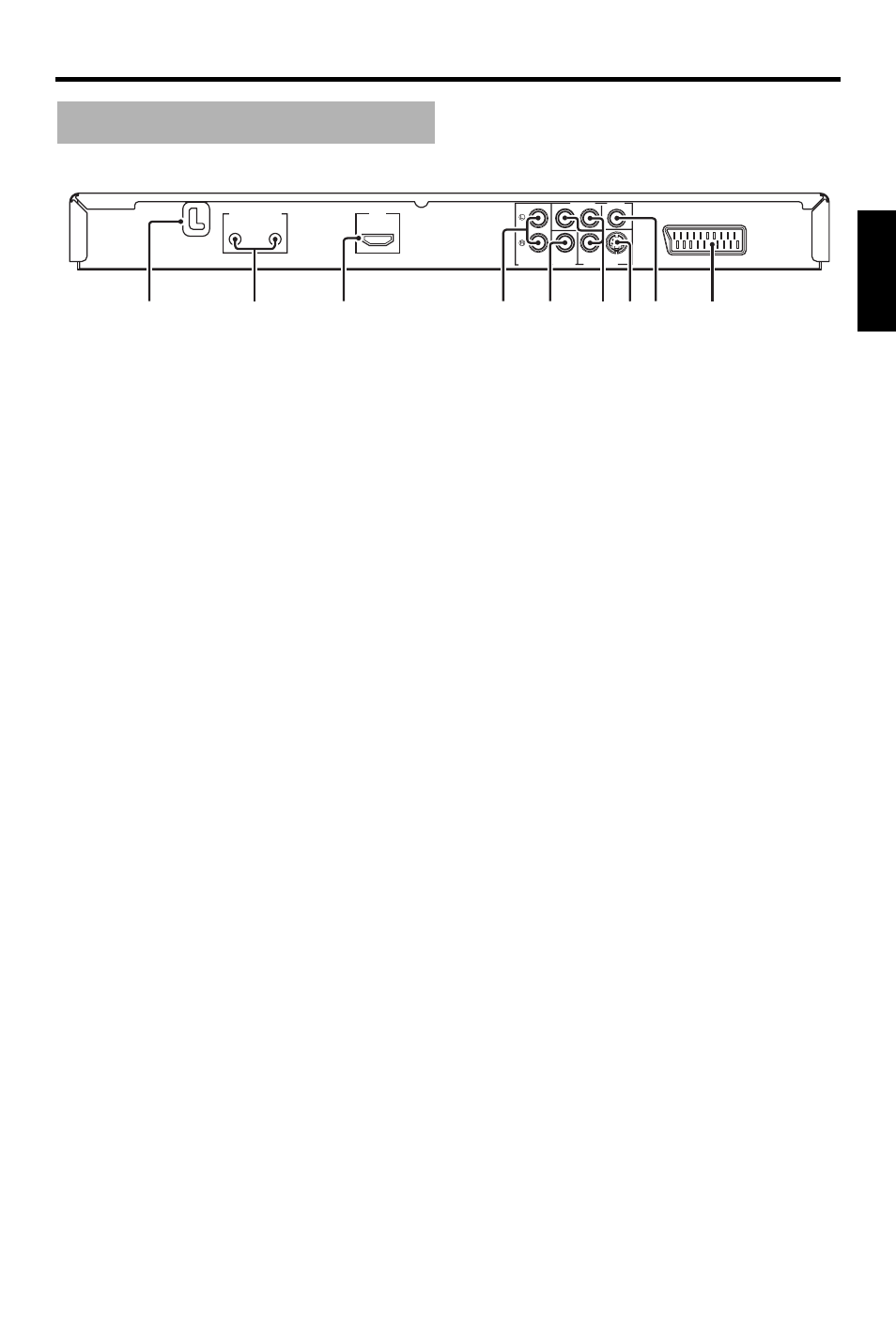

Задняя панель
MAINS
REMOTE CONTROL
OUT
HDMI
AUDIO OUT
COMPONENT VIDEO
S VIDEO AV COAXIAL
P R / C R
P B / C B
Y
VIDEO OUT DIGITAL OUT
IN
9 1 4 5 6 7 8 3 2
(Модель для Европы)
