82

УСТАНОВКА

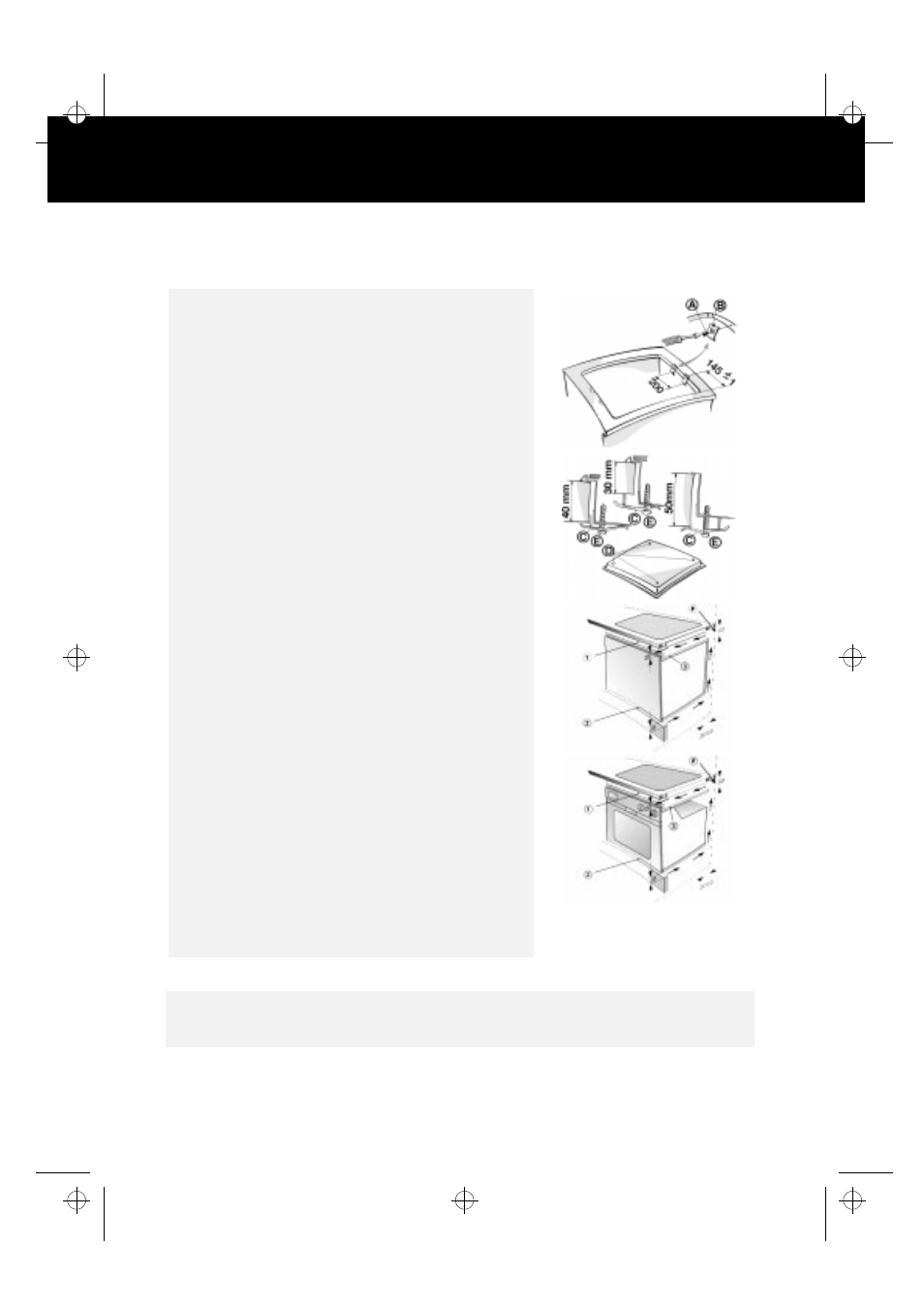

Сборка
A. Если поверхность кухонного стола деревянная,

воспользуйтесь для сборки плиты прилагаемыми
пружинными зажимами и винтами.

Установите 4 зажима (A), как показано на
рисунке, с соблюдением указанных расстояний.

Закрепите зажимы с помощью 4 винтов (B).

Установите плиту в рабочий стол (см. рисунок).

B. Если рабочий стол сделан из мрамора или

другого материала (пластика, керамики, камня и
т.д.), то плита должна крепиться при помощи
соответствующих скоб.

Установите плиту в рабочий стол.
Установите 4 скобы (C), как показано на рисунке, в
соответствии с толщиной стола.

Вкрутите 4 винта (E) в отверстия (D).
Важные меры по обеспечению охлаждения
электронного блока
Для предотвращения перегрева электронного блока,
что может привести к снижению эффективности
работы плиты, рекомендуется выполнять сборку
новой индукционной плиты в соответствии с
приведенными ниже инструкциями.

Если под плитой имеется ящик, то расстояние F
должно быть не менее 5 мм.
Если предполагается установка духовки (духовка
должна быть производства нашей компании и
должна иметь систему охлаждения), то расстояние
F должно составлять 5 мм для духовок, имеющих
марку HIGH QUALITY (Высшее качество), и 20 мм
для всех других приборов этой категории.
В случае установки под индукционной плитой
духовки не пользуйтесь плитой при выполнении
пиролизной очистки духовки.

ШКАФ

ДУХОВКА

1 Выходное отверстие для воздуха, не менее 100 см

2

2 Входное отверстие для воздуха, не менее 100 см

2

3 Изоляционная панель
